A ponte de Wheatstone é uma montagem que serve para descobrirmos o valor, com boa precisão de uma resistência elétrica desconhecida.
A ponte consiste em dois ramos de circuito contendo dois resistores cada um e interligados por um galvanômetro. Todo conjunto deve ser ligado a uma fonte de tensão elétrica.
![](/wp-content/uploads/2009/08/full-1-a0135ae032.jpg)
Variando-se a resistência do reostato, pode-se obter um ponto em que a indicação no galvanômetro fica nula, aí a ponte está equilibrada.
![](/wp-content/uploads/2009/08/full-1-938b9ec52f.jpg)
Dos resistores R1, R2, R3, um deles é o desconhecido, cujo valor desejamos determinar e os outros dois são resistores conhecidos.

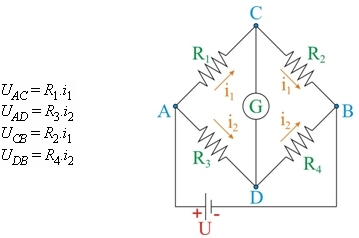

Coma ponte equilibrada:
![](/wp-content/uploads/2009/08/full-1-fd56d1be6f.jpg)
Como UCD = 0
Temos:
![](/wp-content/uploads/2009/08/full-1-366f1e5bc3.jpg)
Dividindo uma equação pela outra temos:
![](/wp-content/uploads/2009/08/full-1-d5585e820c.jpg)
Numa ponte equilibrada, há uma igualdade em cruz do produto das resistências elétricas.
