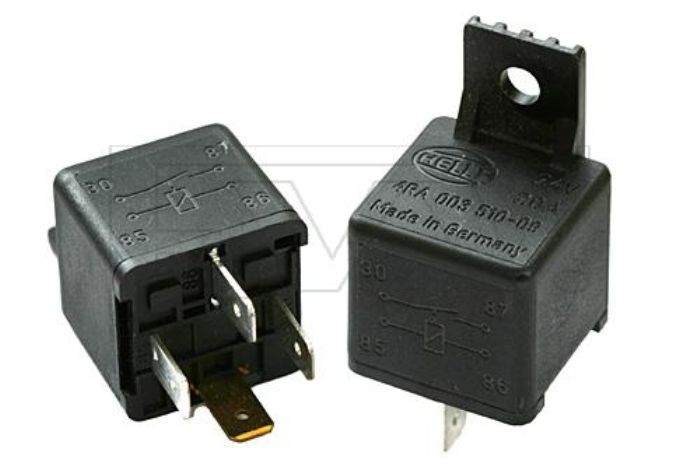

Tendo o surgimento em torno do século XIX o Relê é um dispositivo eletromecânico, formado por um magneto móvel, que se desloca unindo dois contatos metálicos. O Relê podemos dizer que foi muito utilizado nos sistemas telefônicos no tempo das centrais analógicas nas localidades mais remotas. Os Relês são considerados grandes membros, e até mesmo uma espécie de antepassados dos transistores, onde eram considerados que suas aplicações eram muito limitadas, caras e lentas (ex: o relê demora mais de milésimo de segundo para fechar um circuito). Mesmo tendo estas desvantagens ainda encontramos alguns dispositivos que utilizam os relês.
Funcionamento dos Relês
Podemos considerar o funcionamento dos Relés bem simples, eles trabalham da seguinte forma: quando uma corrente circula pela bobina, esta cria um campo magnético que atrai um ou uma série de contatos fechando ou abrindo circuitos.
Ao cessar a corrente da bobina o campo magnético também cessa, fazendo com que os contatos voltem para a posição original. Os relés podem ter diversas configurações quanto aos seus contatos: podem ter contatos NA, NF ou ambos, neste caso com um contato comum ou central (C). Os contatos NA (normalmente aberto) são os que estão abertos enquanto a bobina não está energizada e que fecham, quando a bobina recebe corrente.
Os NF (normalmente fechado) abrem-se quando a bobina recebe corrente, ao contrário dos NA. O contato central ou C é o comum, ou seja, quando o contato NA fecha é com o C que se estabelece a condução e o contrário com o NF.
A principal vantagem dos Relés em relação aos SCR (Silicon Controlled Rectifier - Retificador Controlado de Silício) e os Triacs (Triode for Alternating Current) é que o circuito de carga está completamente isolado do de controle, podendo inclusive trabalhar com tensões diferentes entre controle e carga. A desvantagem é o fator do desgaste, pois em todo o componente mecânico há uma vida útil, o que não ocorre nos Tiristores. Devem ser observadas as limitações dos relés quanto a corrente e tensão máxima admitida entre os terminais. Se não forem observados estes fatores a vida útil do relé estará comprometida, ou até a do circuito controlado.
As partes que compõem um relé eletromecânico são:
- Eletroímã (bobina) - constituído por fio de cobre em torno de um núcleo de ferro macio que fornece um caminho de baixa relutância para o fluxo magnético;
- Armadura de ferro móvel;
- Conjuntos de contatos;
- Mola de rearme;
- Terminais - estes podem variar dependendo da aplicação.
