Exercícios - Associação de Resistores

Lista de exercícios sobre os resistores e associações de resistores, questões retiradas de vestibulares.
Ler artigo Associação de Resistores.

Exercício 11: (Unespar 2016)

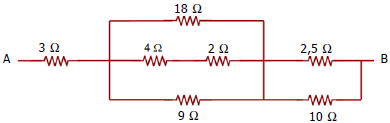

Observe o circuito da figura abaixo.

Sabendo que a corrente que passa pelo circuito é de 1,5 A, assinale a alternativa que contém a resistência equivalente do circuito e a tensão que passa entre A e B, respectivamente:
