Exercícios - Corrente Elétrica

No circuito apresentado na figura, onde V = 12 V, R1 = 5 Ω, R2 = 2 Ω, R3 = 2 Ω, podemos dizer que a corrente medida pelo amperímetro A colocado no circuito é:

Ao aplicarmos uma diferença de potencial de 9,0 V em um resistor de 3,0 Ω, podemos dizer que a corrente elétrica fluindo pelo resistor e a potência dissipada, respectivamente, são:

Uma das mais importantes formas de produção de energia elétrica, em nossa vida cotidiana, é proveniente de processos de transformação que envolvem a obtenção dessa energia pelo movimento. A construção de geradores de energia elétrica baseia-se nos estudos de Faraday, que observou correntes elétricas (induzidas) em circuitos fechados, sem que pilhas ou baterias estivessem conectadas aos mesmos. As figuras representam, esquematicamente, situações fundamentais para a compreensão das condições necessárias para a obtenção de corrente elétrica induzida.

Correntes elétricas induzidas aparecem em um circuito fechado quando:

I. um ímã ou uma bobina permanecem parados próximos ao circuito.

II. um ímã ou um eletroímã movem-se na região do circuito.

III. ocorrem variações, com o tempo, do campo magnético na região do circuito.

Está correto o que se afirma apenas em

Dínamos de bicicleta, que são geradores de pequeno porte, e usinas hidrelétricas funcionam com base no processo de indução eletromagnética, descoberto por Faraday. As figuras abaixo representam esquematicamente o funcionamento desses geradores.

Nesses dois tipos de geradores, a produção de corrente elétrica ocorre devido a transformações de energia:

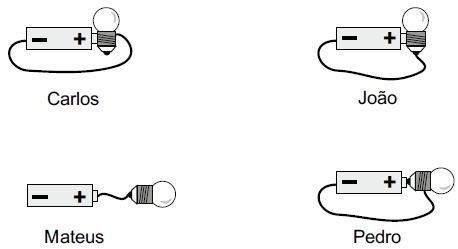

Um professor pediu a seus alunos que ligassem uma lâmpada a uma pilha com um pedaço de fio de cobre. Nestas figuras, estão representadas as montagens feitas por quatro estudantes:

Considerando-se essas quatro ligações, é CORRETO afirmar que a lâmpada vai acender apenas:

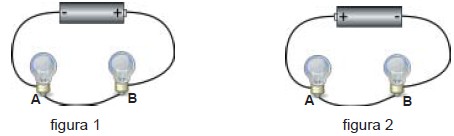

Duas lâmpadas incandescentes A e B são ligadas em série a uma pilha, conforme mostra a figura 1. Nesse arranjo, A brilha mais que B. Um novo arranjo é feito, onde a polaridade da pilha é invertida no circuito, conforme mostrado na figura 2. Assinale a opção que descreve a relação entre as resistências elétricas das duas lâmpadas e as suas respectivas luminosidades na nova situação.

Em residências antigas, era comum que todos os eletrodomésticos fossem ligados a um único circuito elétrico, em geral montado com fios de ligação finos. Um modelo deste tipo de circuito está esquematizado na figura ao lado, onde r representa a resistência total dos fios de ligação.

Ao ligar eletrodomésticos com resistência baixa, como chuveiros elétricos, percebia-se uma diminuição no brilho das lâmpadas. Marque a alternativa que justifica tal diminuição no brilho das lâmpadas.

Um circuito em série é formado por uma pilha, uma lâmpada incandescente e uma chave interruptora. Ao se ligar a chave, a lâmpada acende quase instantaneamente, irradiando calor e luz. Popularmente, associa-se o fenômeno da irradiação de energia a um desgaste da corrente elétrica, ao atravessar o filamento da lâmpada, e à rapidez com que a lâmpada começa a brilhar. Essa explicação está em desacordo com o modelo clássico de corrente.

De acordo com o modelo mencionado, o fato de a lâmpada acender quase instantaneamente está relacionado à rapidez com que:

Um curioso estudante, empolgado com a aula de circuito elétrico que assistiu na escola, resolve desmontar sua lanterna. Utilizando-se da lâmpada e da pilha, retiradas do equipamento, e de um fio com as extremidades descascadas, faz as seguintes ligações com a intenção de acender a lâmpada:

Tendo por base os esquemas mostrados, em quais casos a lâmpada acendeu?

Os dínamos são geradores de energia elétrica utilizados em bicicletas para acender uma pequena lâmpada. Para isso, é necessário que a parte móvel esteja em contato com o pneu da bicicleta e, quando ela entra em movimento, é gerada energia elétrica para acender a lâmpada. Dentro desse gerador, encontram-se um ímã e uma bobina.

O princípio de funcionamento desse equipamento é explicado pelo fato de que a:
